10 GHz
Antennensystem für Packet und ATV
SPIEGEL.doc
Volker Winterscheid,
Obertorstraße 7 69469 Weinheim Tel: 0172 6236 585
Fax: 06201
13564
DL3NQ
Dieter Vollhardt, Hubbergweg
5 69469 Weinheim Tel: 06201 62432
Achim Vollhardt, gleiche
Adresse
Achim, DH2VA
beim 614kBit FULL
Duplex TEST
auf dem SYSOP-
Meeting in
Stetten 2001
Rundhohlleiterbefestigung im Spiegel
Das
22mm Cu Rohr wird am Spiegel mittels PG29 Verschraubungen
(kommen aus der
Dickdraht-Elektrik) zentrisch befestigt.
Man benötigt 3
Verlängerungsstutzen, 1 Durchführungsverschraubung sowie
eine
Kabelverschraubung.(Zusammen ca. DM 50.-)

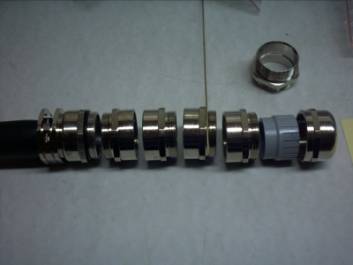

v.l.n.r : Kabelverschraubung
mit Knickschutz und
Würgedichtung
im Inneren,
dann 4x Verlängerungsstutzen
und
eine Durchführung ebenfalls
mit
Würgedichtung.
Der Messingdraht markiert
die Stelle
an der die Verschraubung
später
durch den
Spiegel gesteckt wird.
Bei der Durchführung fällt
das oben
rechts liegende Teil weg.
(Innen/Außengewinde!)
Der Kunststoffring hat
Verdrehsicherungen, die man vor dem Einbau abschneiden muss.
.

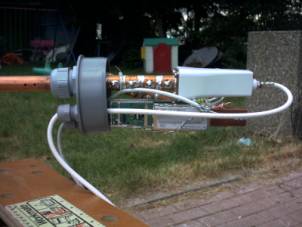

Als wetterfestes Gehäuse haben wir
100mm PVC Abwasserrohr verwendet.
Die Durchführung durch den Abschluss-
Deckel wird ebenfalls mit einer PG29
Kunststoff-Verschraubung realisiert .
Um bei Reparaturen die Länge (FRS) des CU-Rohres nicht neu
einstellen zu
müssen, klemmt man das Cu-Rohr im Knickschutz der
Kabelverschraubung fest.
Zur Demontage dreht man dann die komplette Verschraubung aus
dem
Verlängerungsstutzen und öffnet die Würgedichtung im Innern des Spiegels.
Spiegelbefestigung am Mast
Zur Befestigung des Spiegels
verwende ich eine Bohrmaschienen Halterung.
Die Aufnahme ist etwas
kleiner wie der Durchmesser der Verlängerungsstutzen.
Jedoch reicht der
Klemmbereich meiner Halterung aus.
(Ansonsten muss man die
Ecken der PG29 „Muttern“ etwas abfeilen.)

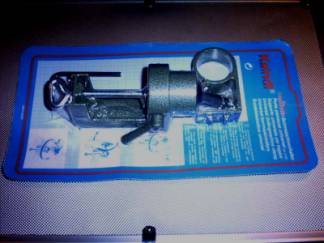

Die Halterung mit dem
Kugelkopf (Fa. Kaindl) ist etwas
teuerer (ca. DM 40.-) ist jedoch
besser einzustellen.

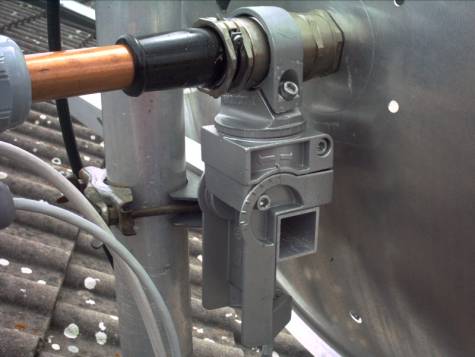

Bei der Montage auf dem Dach klemmt man die
Halterung auf ein Alu Vierkant-Rohr
(30x30 oder 40x40) und
sichert die Halterung zusätzlich mit 2 Schrauben auf dem Rohr. Das
Rohr selbst befestigt man
dann mit einer handelsüblichen Kreuzschelle am Mast. An
exponierten Standorten ist
es ratsam, den Spiegelrand zusätzlich mit Gewindestangen
gegen den Mast zu verpannen.
Das fertig „verpackte“ System !
Das Kupferrohr kann man natürchlich noch kürzen !
Ich bohre dann immer noch ein kleines Loch von Unten in das
PVC Rohr, um das
unvermeidbare Kondeswasser abzuführen.
