10GHz
Bandpass-Filter aus 22mm Kupfer Rohr
Rohrfilter_Abgleich.doc
Volker Winterscheid,
Obertorstraße 7 69469 Weinheim Tel: 0172 6236 585
Fax: 06201
13564
Ich hole dazu immer meinen
10GHz Spektrum-Analyzer mit Tracking-Generator aus dem
Keller, oder nehme den
Network -Analyzer von HP, schließe das
Filter an und gleiche es ab.
.... schön wärs....
Also mit Amateur-Mitteln:
Sender auf die eine Seite,
Power Meter auf die andere Seite.
Es ist etwas schwierig, die
erste „gemeinsame“ Resonanz der Kammern zu finden.
Mit etwas Geduld geht das aber.
..... für den LNC Filter
geht das so aber nicht, denn gibt man mehr wie ein paar Milliwatt auf
ein LNC, dann ist es kaputt
!
Also mit Profi-Amateur-Mitteln:

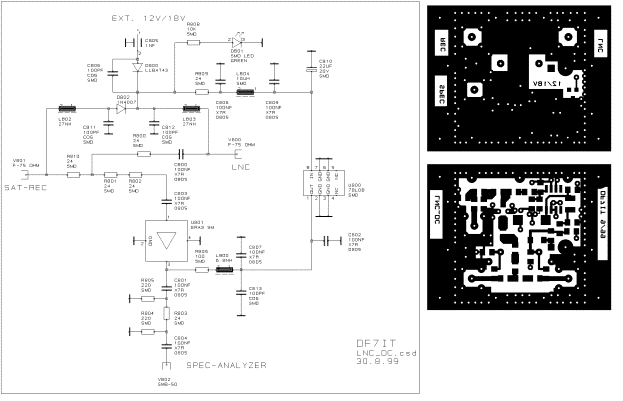

Ich habe ein kleines Modul
entwickelt, mit dem man die ZF des LNC auf einen
„Amateur“ üblichen
Spectrum-Analyzer (1.5GHz) auskoppeln
kann.
Dabei wird das Modul in die
75 Ohm Leitung zwischen Receiver und LNC geschaltet.
Man kann aber auch ohne
SAT.Receiver 12V/18V über einen DUKO einspeisen.
.

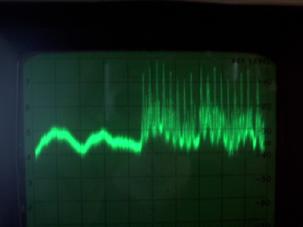

Hängt man die Dose an die heimische 60er
ASTRA Anlage, dann bekommt
man auf dem
SPEC. Bei START=500MHz und
STOP=1500MHz und 10dB/div:
Unter 950MHz sieht man das
Grundrauschen
des LNCs.
Wenn das Modul soweit
funktioniert kann
man mit den Rohrfiltern
weitermachen.
Das Ding ist auch ganz nett,
wenn man im
ATV Contest nach Stationen sucht oder
Parabolspiegel ausrichten
will. Der SPEC ist
wesentlich empfindlicher als
der Receiver.
(kleinere Bandbreite).
Zum Abgleich baut muss man
nun das folgende aufbauen:

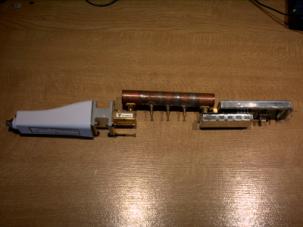

v.l.n.r : LNC, R120 nach R100 Übergang
R100 nach SMA, dann das
Filter, dann der
LINKLITE 10GHz Sender.
Man programmiert den
LINKLITE auf die
Duplex-Gegenfrequenz, also
auf die
Frequenz auf die das Filter nicht
abgestimmt werden soll.
Auf dem SPEC sieht man dann
diese TX
Nadel und wenn man an den
einzelnen
Abstimmschrauben dreht,
sieht man unten im
Rauschen die Resonanz
rumsausen.
.

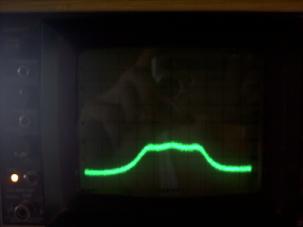

So sieht dann die
abgeglichene Resonanz
des LNC Rohrfilters im
Rauschen dann mit
10MHz/div und 10dB/div aus.
Da der LO
des LNC nicht genau auf 9GHZ
schwingt,
wird die Frequenz nur ungenau von
z.B.
10,2GHz auf 1200Mhz abgebildet.
Um die
genaue Mitte festzulegen, hängt man den
LINKLITE
ab, programmiert ihn auf die TX
Frequenz,
und stellt die Nadel dann auf die Mitte.
... noch mal von vorne !
Danach das LNC abhängen, und
das POWERMETER anschließen.
Den Sender jetzt auf die
Sollfrequenz des Filters programmieren.
Vorsichtig (1/2 Umdrehung
maximal! ) auf Leistungsmaximum
optimieren.
Ohne das Filter sollte das
Powermeter max. 3dB mehr anzeigen.
Diese 3dB Durchgangsdämpfung
sind allerdings keine genaue Messung, da die
OUTPUT Power des LINKLITE
von der Anpassung abhängt.
Es sollte aber nicht
wesentlich mehr Dämpfung rauskommen.
