10 GHz
Antennensystem für Packet und ATV
SUBREFLEKTOR.doc
Volker Winterscheid,
Obertorstraße 7 69469 Weinheim Tel: 0172 6236 585
Fax:
06201 13564
DL3NQ
Dieter Vollhardt, Hubbergweg
5 69469 Weinheim Tel: 06201 62432
Achim Vollhardt, gleiche
Adresse
Wie bereits erwähnt wurde der Subreflektor von Dieter,
DL3NQ entwickelt.
Er wird aus 70mm ALU Rundmaterial hergestellt.
Wegen der geringen Wandstärken ist das Drehen dieses Teils
nicht
ganz einfach. (1:1
Zeichnungen im Anhang)
Zur Befestigung benötigt man dann ca. 330mm Messingdraht sowie eine
22mm CU Rohrmuffe.

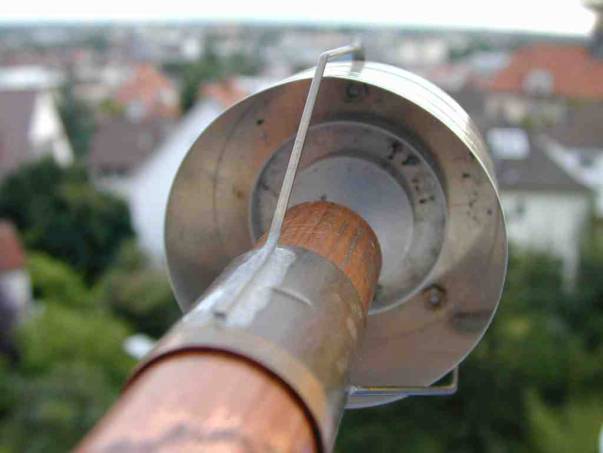

Aus der Sicht des Spiegels sieht die Dose dann so aus :
Messung von DL3NQ der H und V Richtcharackteristik eines 61cm Parabols mit F/D= 0,37.
Länge des
22mm CU Rohrs im Spiegel (FRS) = 207mm und Abstand der
Resonazdose (DRK)=3.6mm
Benutzt man 60cm Spiegel (UKW-Berichte, DM20.-) mit F/D=0,4
ist
FRS=218mm und DRK =2mm
Herstellung
der Subreflektorhalterung

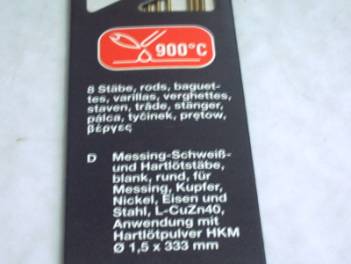

Falls es
beim Bastelmaterial
keine Messingdrähte gibt, kann
man sich auch mit Hart-Lötstäben
behelfen.
Sie sind genau so gut auch
weichlötbar
Zunächst
die 3 Messingstäbe auf
der Schablone biegen.
(Schablone auf der nächsten
Seite)

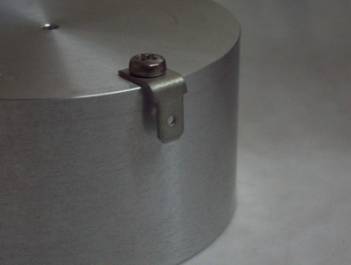

Die 4,8mm
Flachstecker (KFZ)
Zunächst 90 Grad umbiegen und
dann mit M3x4 oder M3x5 V2A
Schrauben befestigen.

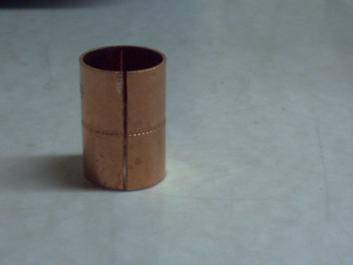

Die 22mm
Cu-Rohrmuffe längs
durchsägen.
Die im Bild gezeigte Muffe hat
einen Bördelrand in der Mitte, der
bei der „normalen“
Verwendung
in der Wasserinstallation als
Anschlag dient.
Hier wirkt er störend und muss
innen abgefeilt werden.
Es gibt aber auch Muffen ohne
Bördelrand.

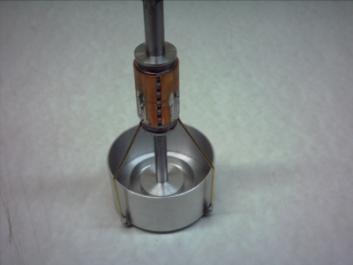

Um die
ganzen Teile nun
zentrisch zusammenzulöten gibt
es sicherlich mehrere
Möglichkeiten.

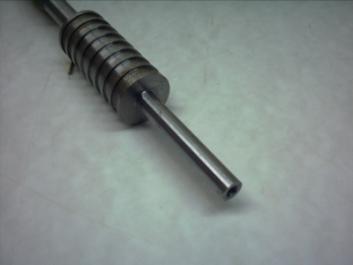

Achim, DH2VA hat ein Drehteil
angefertigt, welches als
Montagehilfe dient.
Die „Riffelung“ des dicken Teils
dient zur thermischen
„Entkopplung“.
Um es
leichter verlöten zu
können, ist das Vorwärmen
mittels Heißluftfön/Flamme
ratsam.
Ich lackiere die Teile immer noch
mit Klarlack (PLASTIK70 Spray).
Dieses Spray hat auf 10GHz
keine Einwirkungen auf die HF-
Eigenschaften und kann sogar im
HF „Signalweg“, also z.B. bei den
LNC Feedhornabdeckungen oder
als „Sonnenschutz“ für die
Schutzrohre von Schlitzantennen
verwendet werden. (>10 Jahre !)
10GHz Subreflektor für Spiegel mit F/d=0,4 de DL3NQ (2000)
