10
GHz Antennensystem für Packet und ATV
Volker Winterscheid,
Obertorstraße 7 69469 Weinheim Tel: 0172 6236 585
Fax: 06201 13564
DL3NQ
Dieter Vollhardt, Hubbergweg
5 69469 Weinheim Tel: 06201 62432
Achim Vollhardt, gleiche
Adresse
Dieses Dokument beschreibt
als Übersicht das Antennensystem
einer 10 GHz
FULL-Duplex Linkstrecke.
Das System ist
jedoch auch für 10GHz
ATV-Relaisbetrieb einsetzbar.
Der verwendete Subreflektor („Resonanzdose“) wurde von
Dieter, DL3NQ
konzipiert, der auf 10GHz hauptsächlich Rainscatter Betrieb
macht.

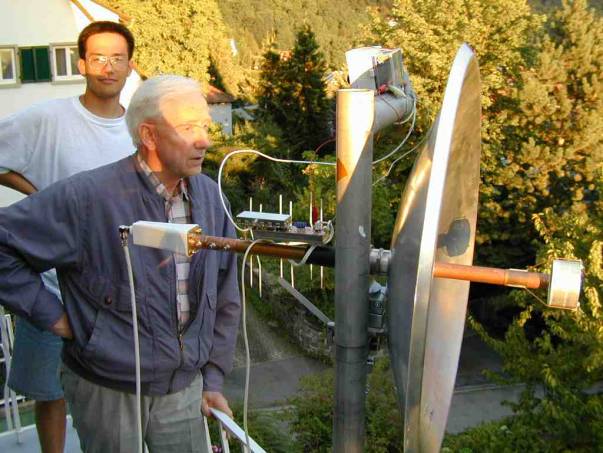

Full-Duplex-ATV Test
(„Bildtelefon“) im August 2000 über 44km
(Dieter, DL3NQ am Spiegel, Achim,
DH2VA im
Hintergrund in Weinheim, JN49HN). Oben am Mast die CCD Kamera.
RX (LNC)
mit Bandpass, horinzontal polarisiert.
TX direkt
in den Hohleiter vertikal eingekoppelt.
X Leistung
10mW (max. 50mW ohne Empfindlichkeitsverlust bei 250MHz Abstand möglich).
Die
Gegenstation (DF7IT) hatte das gleiche
System, jedoch ist das 22mm CU Rohr als Ganzes um
90 Grad
gedreht. Dieses ist das einfachste „H/V“ System für eine Punkt zu Punkt Verbindung
zwischen 2
Stationen. Die erreichten Signal-Rauschabstände lassen den Schluss zu, dass
jenseits
von 100km
erreichbar sein müssen.

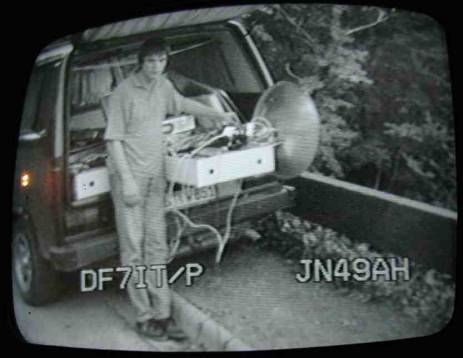

Die
Gegenstation:
DF7IT auf den
Hambacher
Schloß in 44km
Entfernung,
abfotografiert vom
SW-Monitor auf
der Weinheimer
Seite.
Bei ATV Relais/DIGIS, die Ein- und Ausgabe auf 10GHz haben
ergibt sich eine
Einschränkung bei der Auswahl der Antenne am Relais. Es gibt
eigentlich nur
horizontal polarisierte (rundstrahlende) Schlitzantennen.
Das ist eigentlich kein Problem, sofern man nicht alles auf der Benutzerseite mit
einem Spiegel erschlagen will. RX und TX auf dem gleichen Spiegel hat aber den
Vorteil, dass wenn die Antennenrichtung auf das RX Signal optimiert ist, das TX
Signal auch schon stimmt. Das Relais hat ja üblicherweise einen Rundstrahler, und
ist somit eigentlich leicht zu finden.
Als Abwandlung vom 1. Bild,
muss man den Sender um 90
Grad verdreht
einspeisen. Da jetzt aber die Polarisationsentkopplung von ca. 20 dB fehlt, sieht das
LNC :
- Das
TX Signal 20 dB stärker wie zuvor.
- Das
Rauschen des TX Zuges auf der Resonanzfrequenz des LNC
Bandpasses. Dieses
Rauschen ergibt sich auch der Rauschzahl des 1.
Transistors im TX Zug (Oszillator) verstärkt durch 3 Stufen. Also so ca. 30dB.
Das LNC hat eine Rauschzahl von
ca. 1 dB, sieht also von diesen 30dB
noch 29 dB! Das ist keine
Fehlfunktion, das muss so sein. Wenn das LNC das
Rauschen nicht sieht, ist es
kaputt !
Das Feedrohr für ein H/H System wird also modifiziert:
-
Durch einen zusätzlichen, 4. Kreis vor dem LNC wird das
Filter steiler gemacht,
und somit das TX
Signal im LNC wieder auf den gleichen Wert wie vorher gebracht.
-
Die Buchse für die TX Einspeisung wird statt 90 Grad 180
Grad verdreht montiert
-
Um das TX-Rauschen auf der RX Frequenz wegzufiltern wird der PA ein
Bandpass
nachgeschaltet.

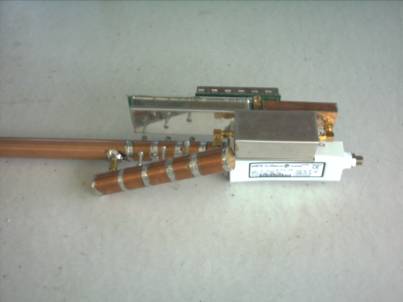

Die HF hinter dem Spiegel sieht dann so aus:
Links oben ist der Linksender mit direkt angeflanschten R100
Hochpass, dann
Winkelstecker in die PA und dann über das Rohrfilter in das
Spiegel-Feedrohr. Im
Gegensatz zum vorherigen Bild sind hier die Abstimmschrauben
des RX Filters und
die SMA Buchse statt 90 Grad genau 180 Grad versetzt. RX und
TX ist also auf der
gleichen Polarisationsebene, die in diesem Bild jetzt
Horizontal ist.

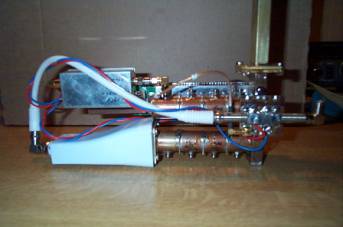

Das Relais bzw. der DIGI , also die Gegenstation zu obigen
Bild sieht innen so aus:
Im
Prinzip die gleichen Module nur anders
konfiguriert.

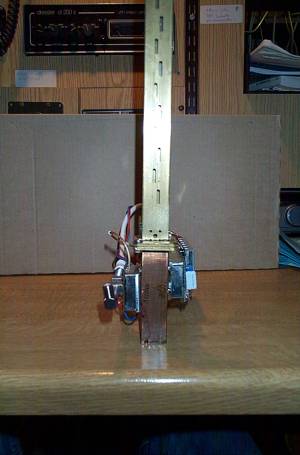

Die Antenne ist ein R100
Schlitzstrahler
mit horizontaler Polarisation.
Diese
Außeneinheit läuft seit November 2000 bei
DB0AAI
als „Gießkannen-DIGI“ als DAMA Master
für
mehrere „Zwerge“ also DAMA Slaves, die
jeweils
einen 60er H/H Spiegel haben.
Sie
wird mit nur einem 75 Ohm KOAX gespeist:
Auf
diesem KOAX sind alle Signale: Also 12V,
Sendedaten
und Empfangssignal
zusammengefasst.

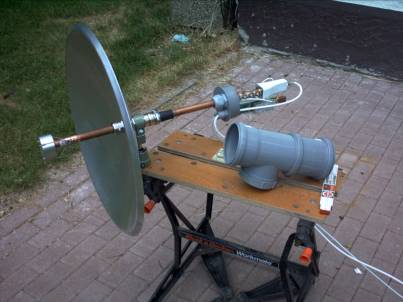

Das Ganze wird dann zum
Wetterschutz in graues
HT100
PVC Rohr verpackt:
Das
Rohr verändert bei der Schlitzantenne den
Gewinn
und die Strahlungs-Charakteristig nur
unwesentlich.
Als
UV Schutz sollte man das PVC Rohr mit
Klarlack
(Plastik 70 von KONTAKT CHEMIE)
einsprühen.
PVC Teile halten so >10Jahre
.
Auf den Kopf stellen, und rauf auf
den Mast
(DB0AAI)
Detailbeschreibungen:
Subreflektor.pdf
Maßzeichnung des Subreflektors,
Richtdiagramm
Aufbauanleitung der Subreflektorhalterung
Spiegel.pdf
Montage des Feedrohres im Spiegel
Spiegelhalterung am Mast
Rohrfilter.pdf ,
Allgemeine Aufbauanleitung für
Rohrfilter/Feedrohr+Filter
Rohrfilter_Abgleich.pdf
Abgleich der Rohrfilter mit Amateur-Mitteln
Mechanik_Übersicht.pdf
Zusammenstellung der File-Namen der einzelnen Systeme
